햇빛 온풍기 만들기

[2022년 2월 20일]

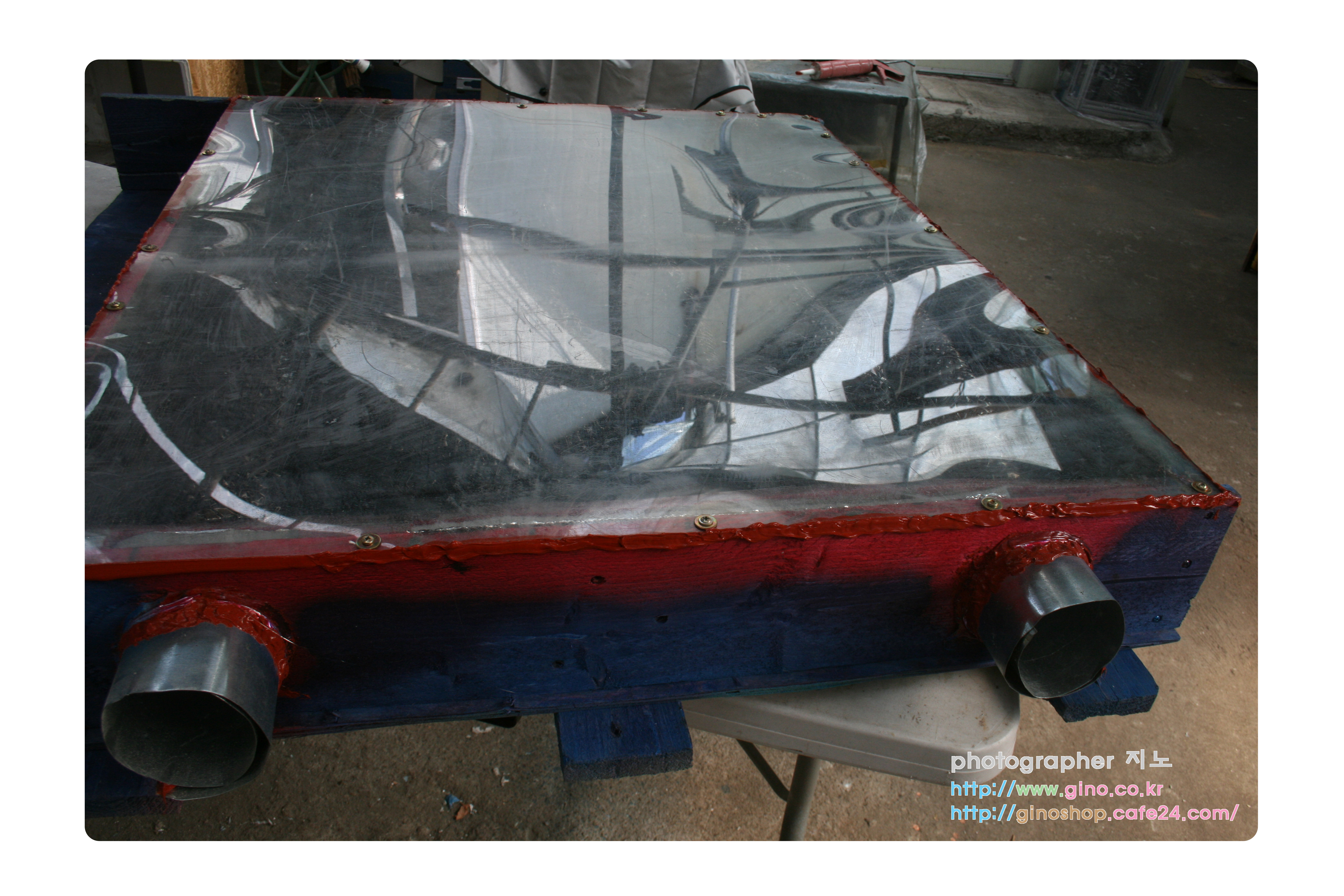

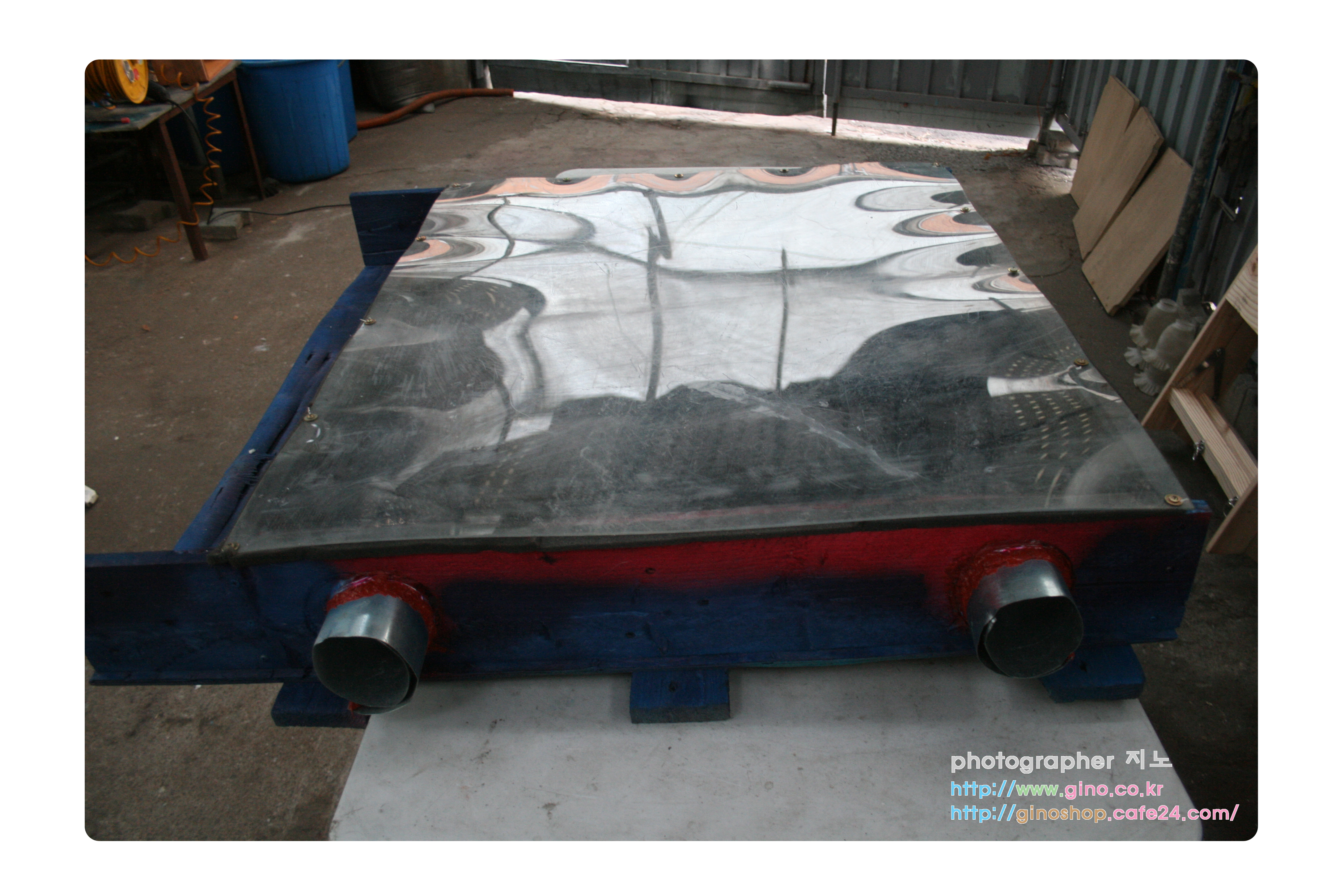

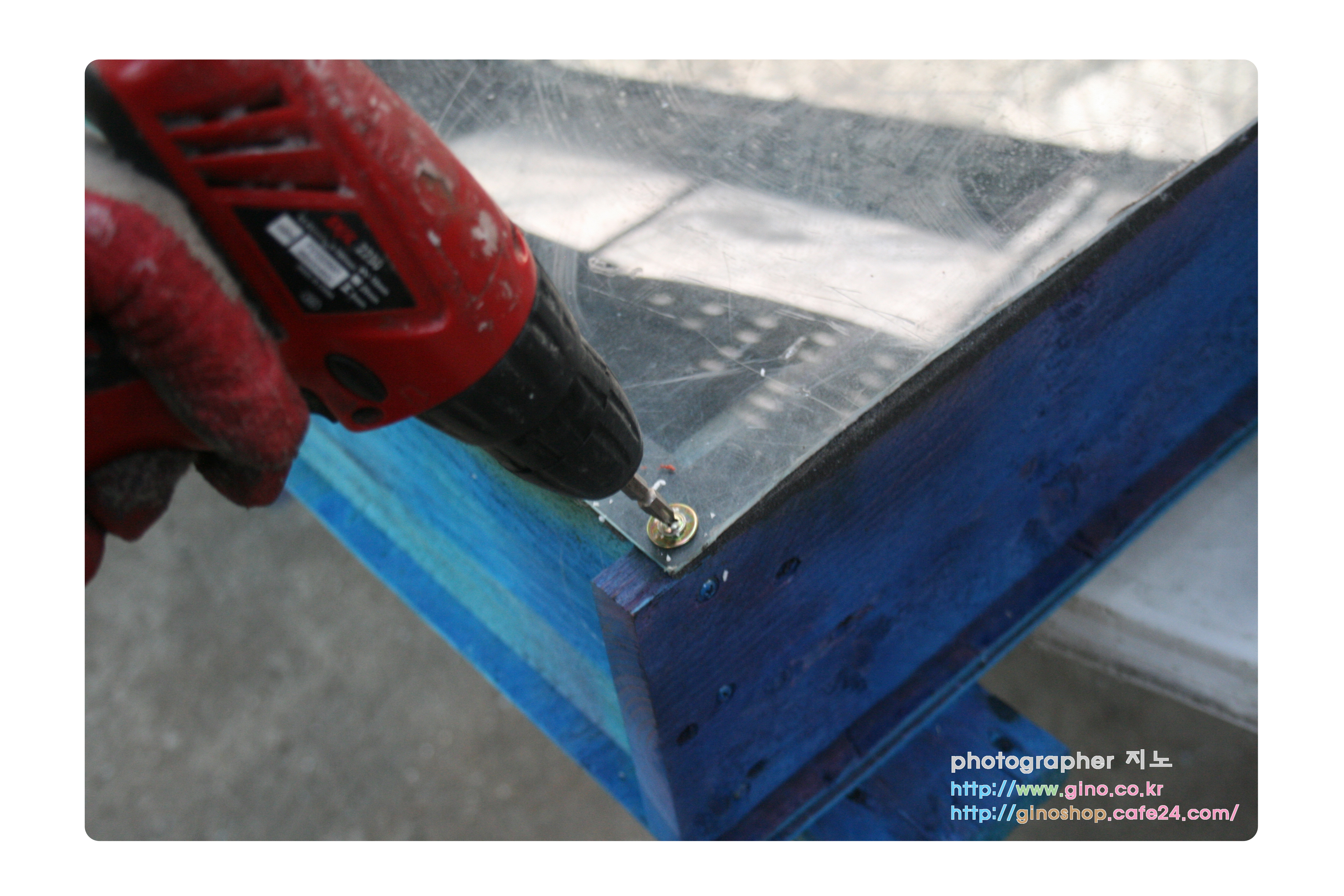

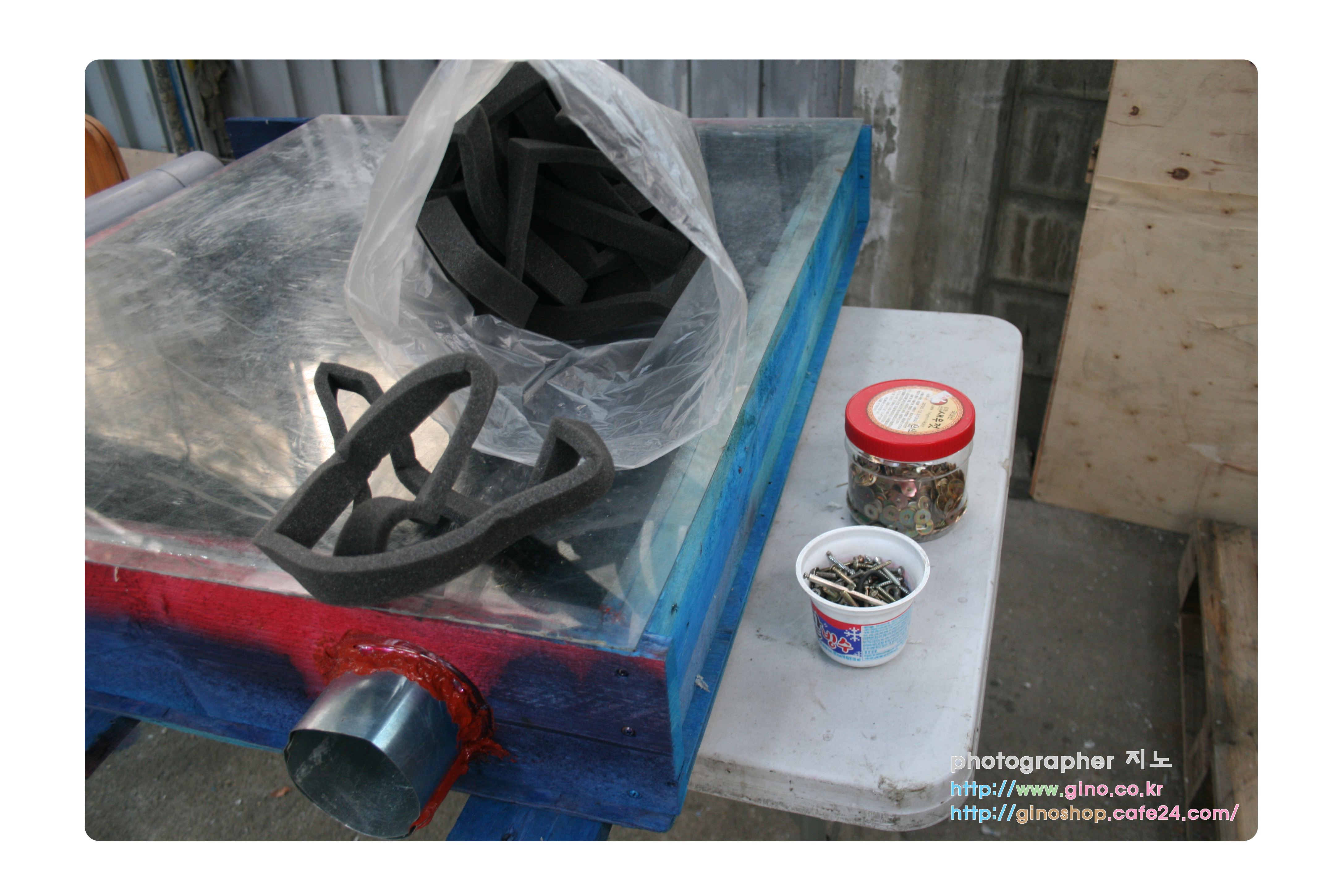

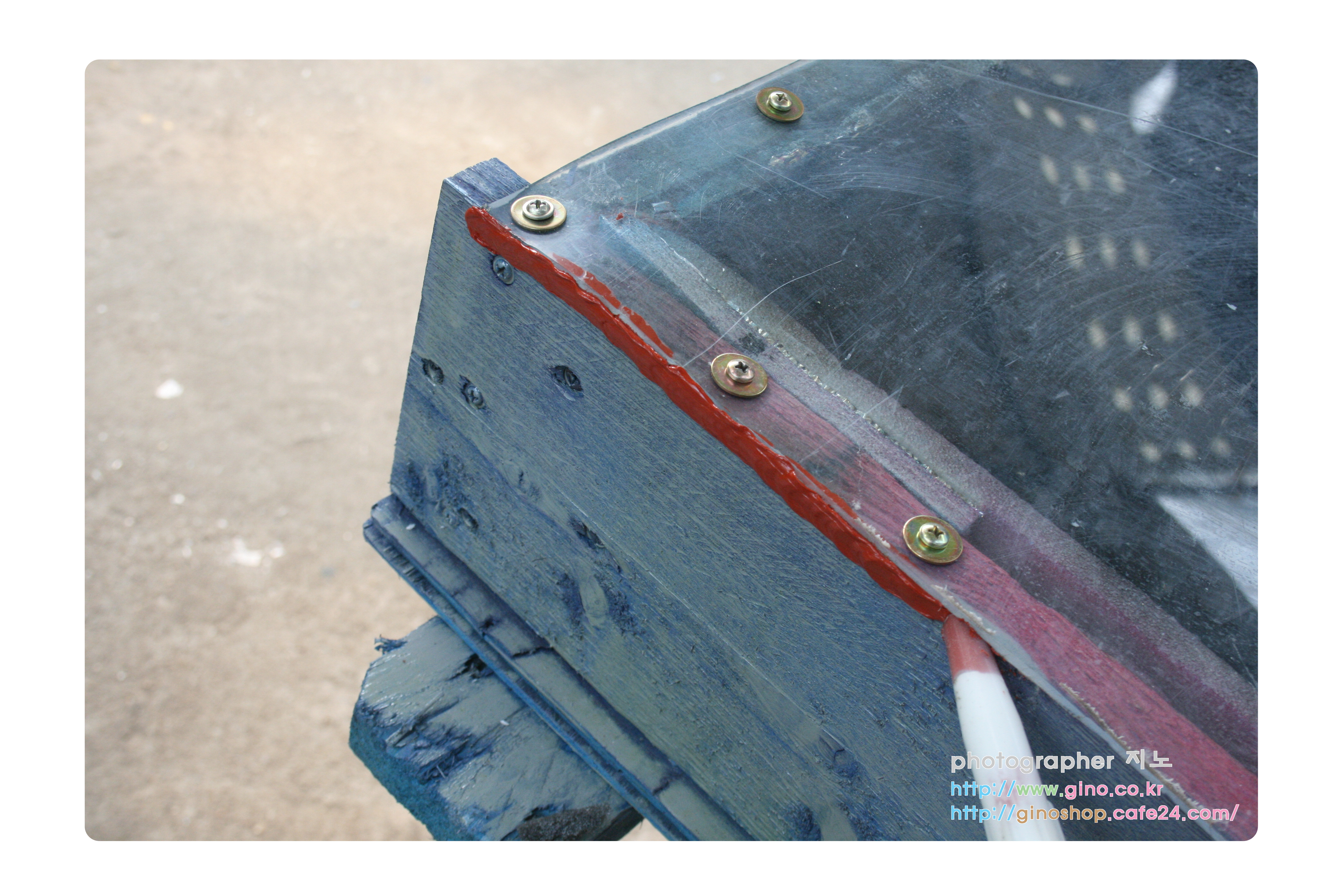

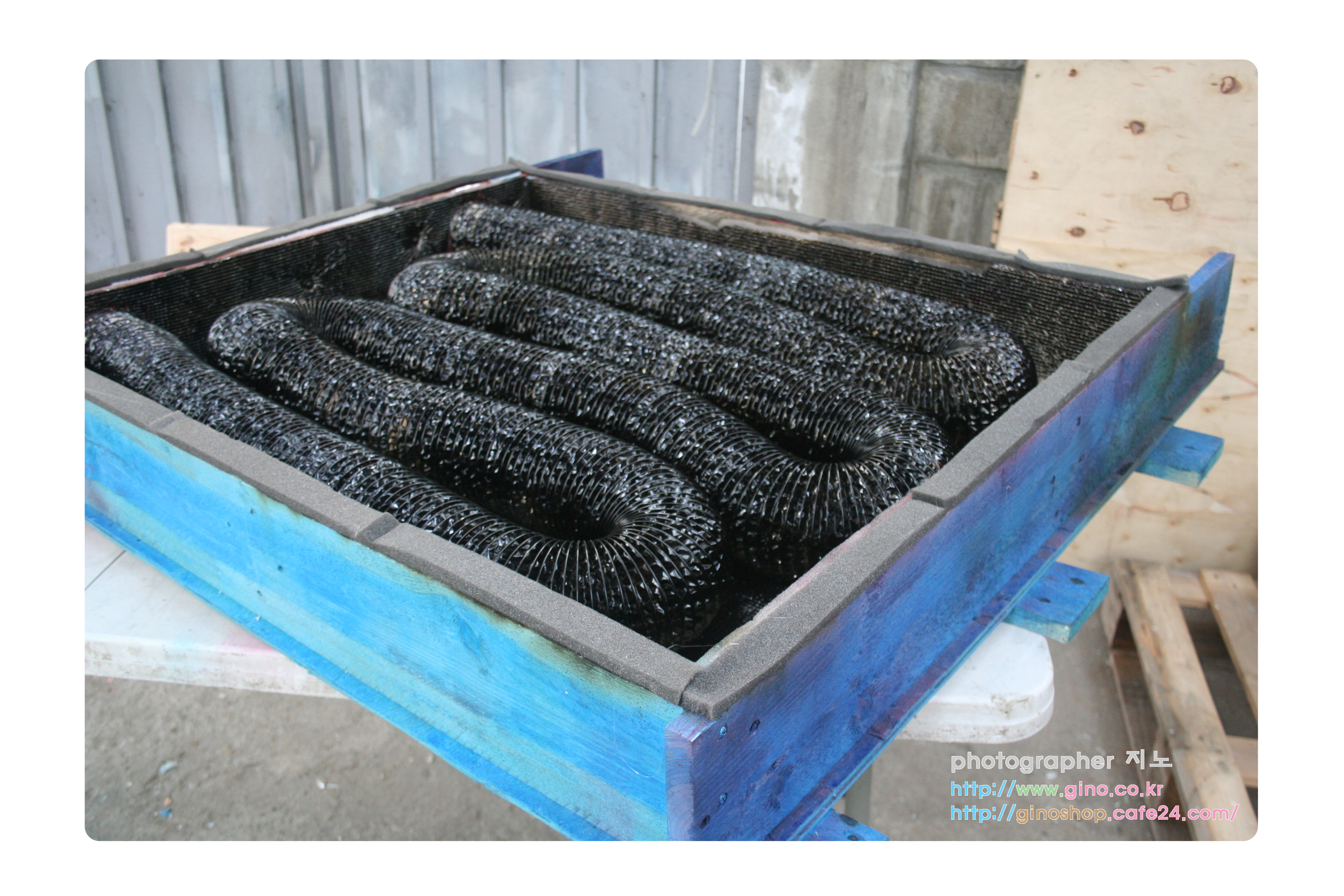

작업과정에서 나무에 우레탄 투명 수지로 한번더 코팅하는 과정의 사진이 빠졌습니다. 나무 이다보니 지붕에 장착을 하게 되면 습기에 취약한 점을 보강하기 위해서 앞전 초벌로 락카로 도색을 하니 나무에 흡수되어 충분한 도막을 형성을 하지 못했습니다. 그래서  다 완성이 되면 마지막에 한번더 코팅을 할려고 계획을 잡았서 재차 코팅작업후 뚜껑의 완벽한 밀착을 위해서 가지고 있던 스펀지가 있었습니다. 이걸로 테두리 부분 위에 붙이고 폴리카보네이트를 올려너 볼트로 조임을 한다음 생각을 해보니 뻘짓을 한 결과였습니다. 그래서 다시 전부 뜯어내고 재장착후 내열실리콘으로 쏘아 마무리 작업으로 최종 햇빛 온풍기를 완성을 하였습니다.

이제는 지붕에 장착후 배관을 연결한다음 최종적으로 어느정도 성능이 나올지가 가장 굼긓합니다.



[2022년 2월 13일]

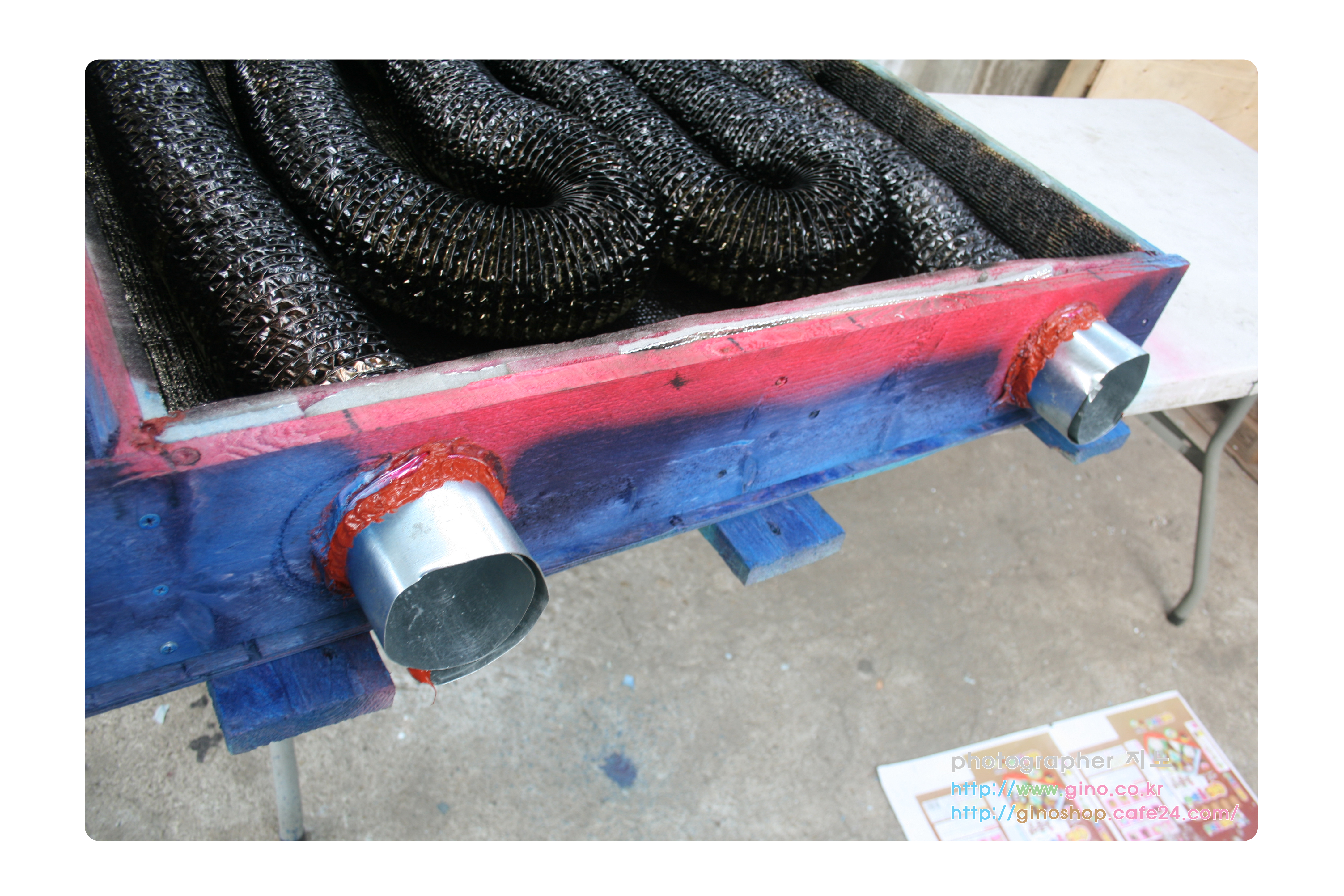

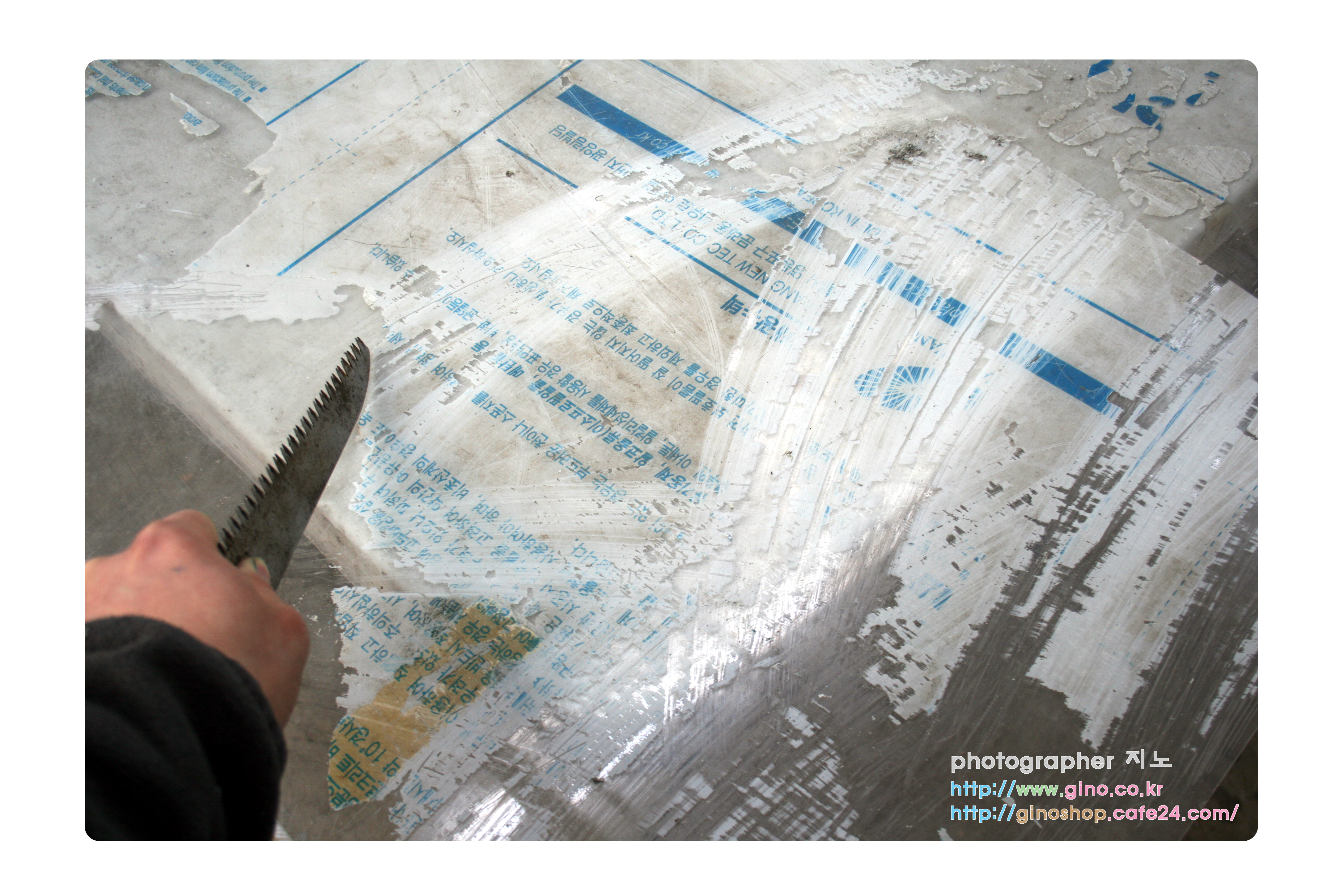

만들다보니 안에 연결되 자바라관이 짤고 외부의 관과 연결할수 있는 부분이 짧고 약해 보강 작업을 해주었습니다. 비닐하우스의 파이프 연결하고 남은 함석판을 말아서 연결 작업후 실리콘으로 한번더 바람 새지 않게 하기 위해서 쏘아주었습니다. 그리고 햇빛 온풍기 위의  폴리카보네이트를 붙일려고 붙여져 있는 스티커를 땔려고 하니 오래 붙어서 인지 안떨어 집니다. 톱으로 일일이 긁거서 때어내고 있는데 보통일이 아니네요. 폴리카보네이트 구입하실때 붙어 있는 비닐 스티커는 필이 때어내 주세요. 오래된거 사면 저처럼 엄청 고생이 이만저만이 아닙니다. 참조하세요

[2022년 1월 29일]

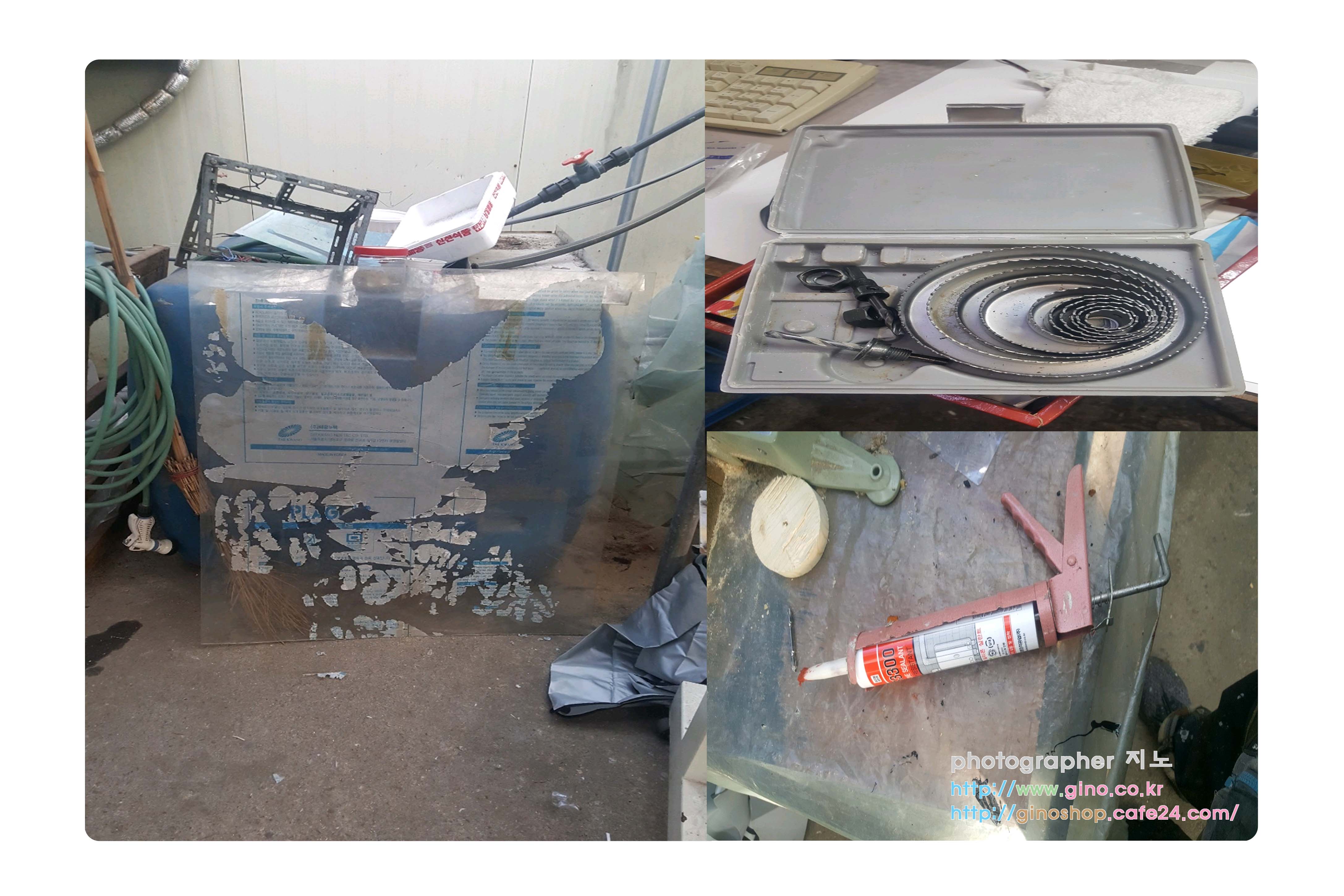

추가로 준비해야할 재료로 온풍기의 커버로 사용해야 하기때문에 고열에도 견딜수 있는폴리카보네이트라는 투명 플라스틱판과 나무 프레임을 원형으로 타공을 할수 있는 원형 칼날을 셋트로 구입을 했습니다. 중국제라 가격이 1만원 내외로 저렴합니다. 그리고 햇빛 온풍기 안쪽의 마감 처리로 내열실리콘도 넉넉하게 2통정도 준비를 해두었습니다.

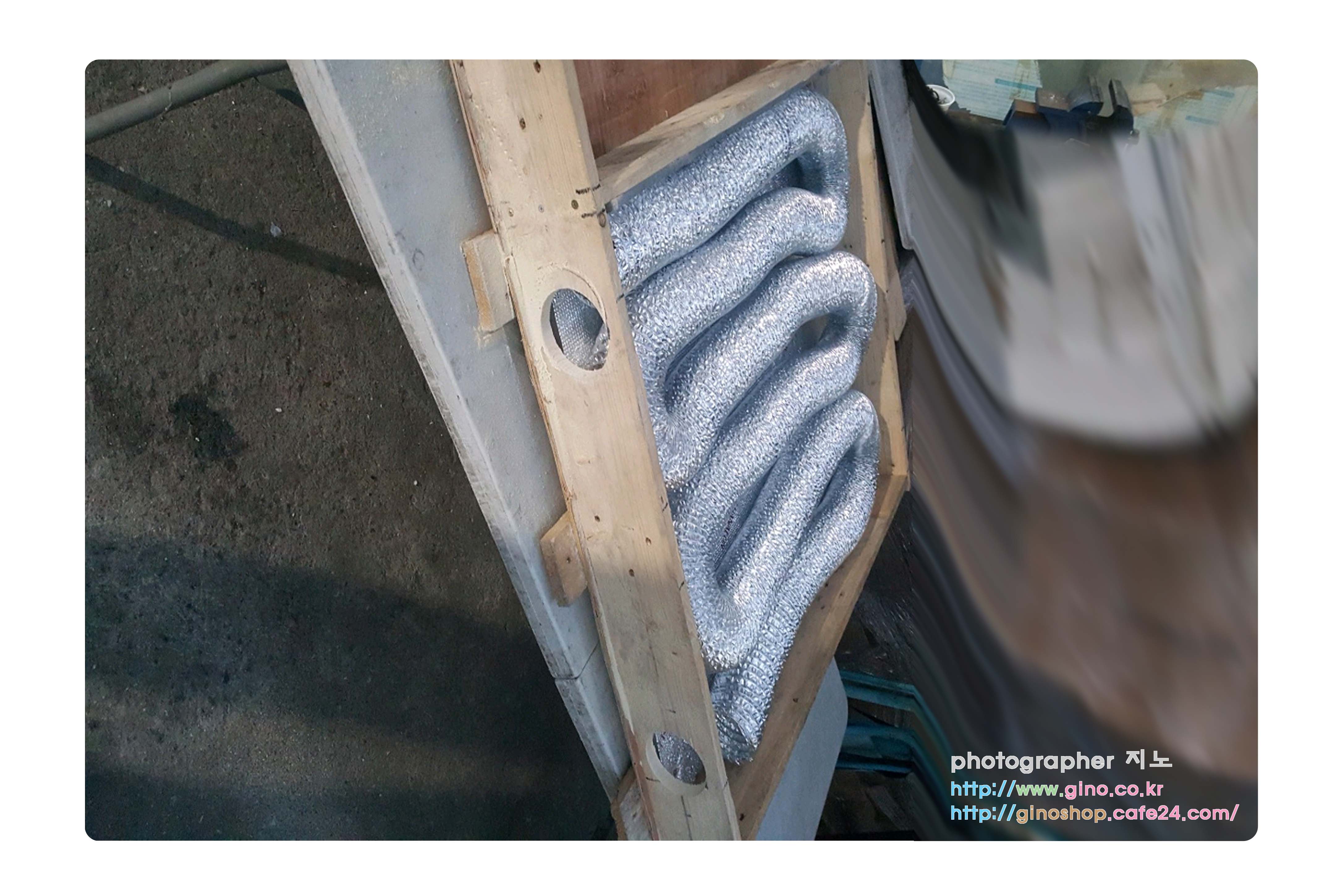

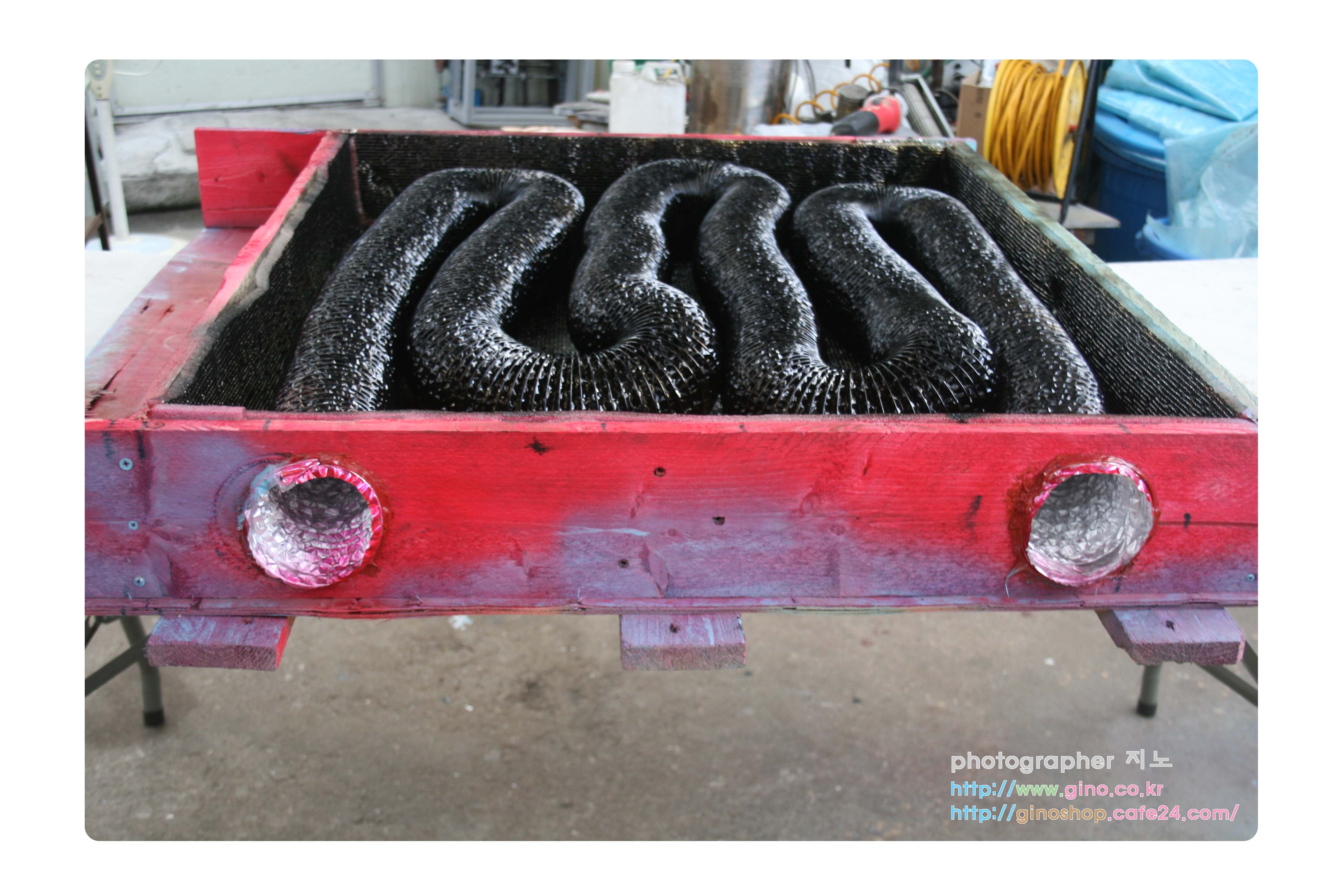

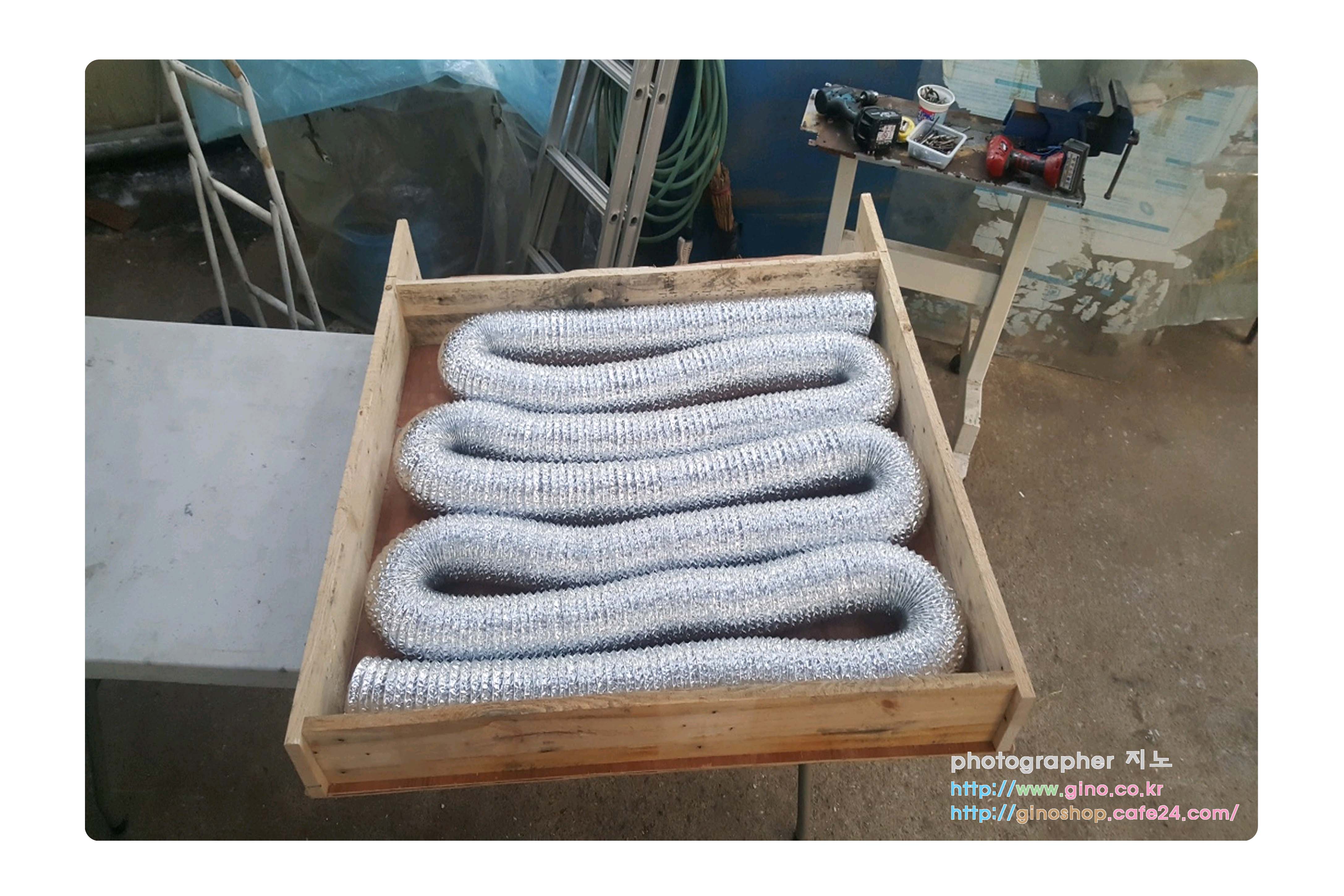

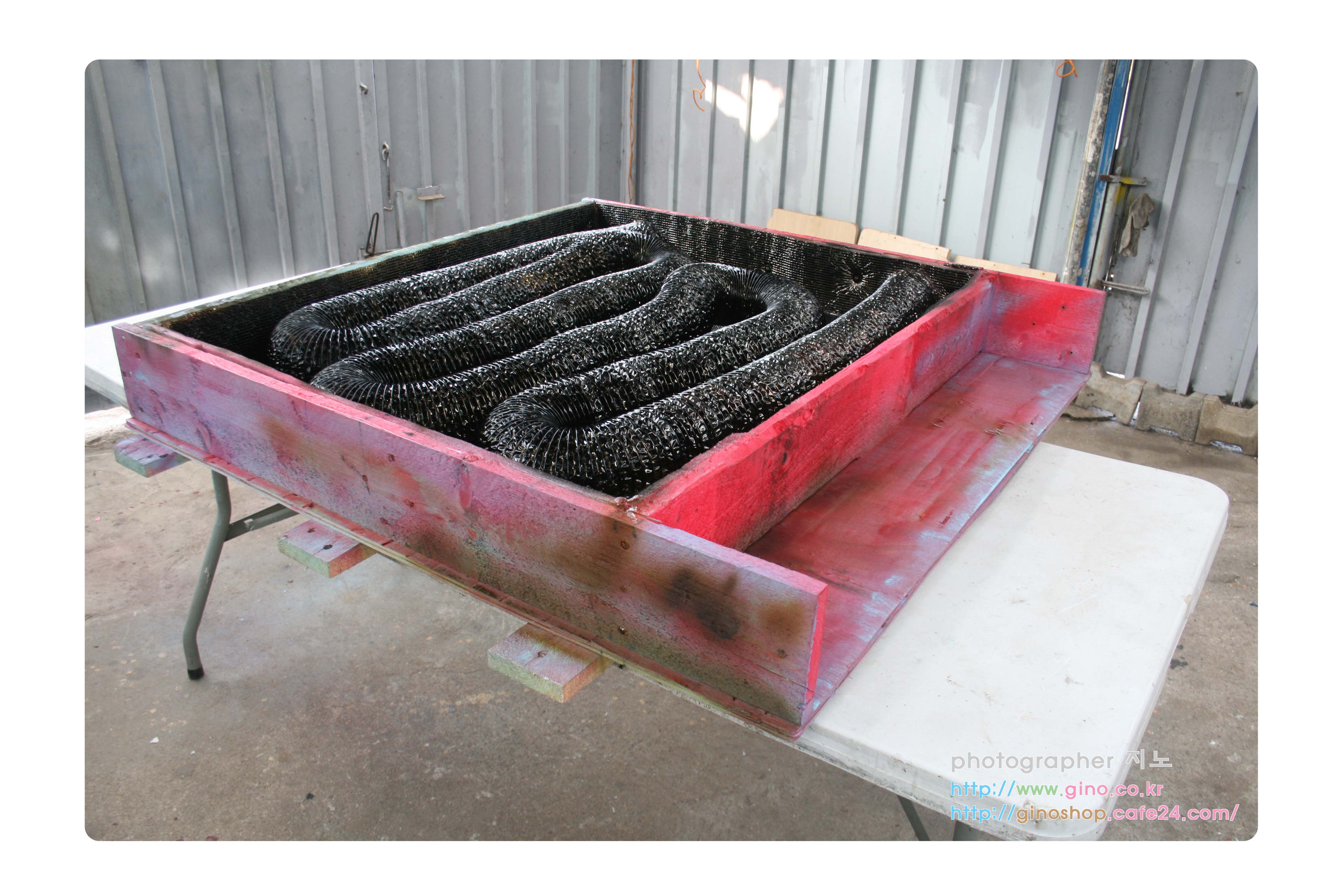

가장 핵심이 되는 프레임 작업에 착수를 합니다. 알루미늄 자바라를 다 풀어서 대략적인 길이와 폭에 맞추어 목재 길이를 절단을 하여 기본틀을 만들어줍니다. 가장 시간이 많이 소요가 되는 과정인듯합니다. 그리고 드릴에 원형톱을 장착을 하여 바람이 들어가고 나가는 배관구멍을 뚤어줍니다. 그리고 단열재를 딸라서 안에 공간에 딱 맞게 재단을 하여 나사로 고정 작업을 해준다음 알루미늄 배관통을 온풍기 안에 넣어서 배관이 약간 나오도록 해둔다음 실리콘으로 모서리 부분을 다 쏘아 줍니다. 그리고 알루미늄 자바라에 검은색으로 도색을 해야 되는데 저 같은 경우는 공장에 우레칸 검정색이 있어서 그걸로 색을 칠해버렸습니다. 원래는 인터넷 보시면 부광 흑색 고열 스프레이라고 있는가봅니다. 그거 구입해서 사용하시면 됩니다. 저 같은 경우는 있는서 사용을 했지만, 차후에 도색면이 들뜨거나하면 다시 뜯어서 재도색 작업을 하면 되기때문에 pass입니다. 참조하시구요. 햇빛 온풍기 작업은 요까지 하고 만들어지는 과정 짬짬히 update하도록하겠습니다.





[2022년 1월 26일]

그동안 만든다고 생각만 하고 미루어 두었던 햇빛 온풍기를 만들기에 들어갑니다.  태양의 에너지의 빛 복사열을 열에너지로 변환을 시켜서 따뜻한 바람으로 나오게 하는 장치 입니다. 원리는 간단하여 다른분들이 만든것을 참조를 하여 제작을 합니다. 재료는 시중에서 다 구할수 있는 자재를 활용을 하였습니다. 햇빛 온풍기의 가장 핵심이 되는 재료인 알루미늄 자바라라는 일반 시중에서는 환풍 덕트 등의 소재로 활용이 되는것을 구입해서 만드는것이 지금 만들고보니 가장 편리한 방법이라고 생각을 합니다.

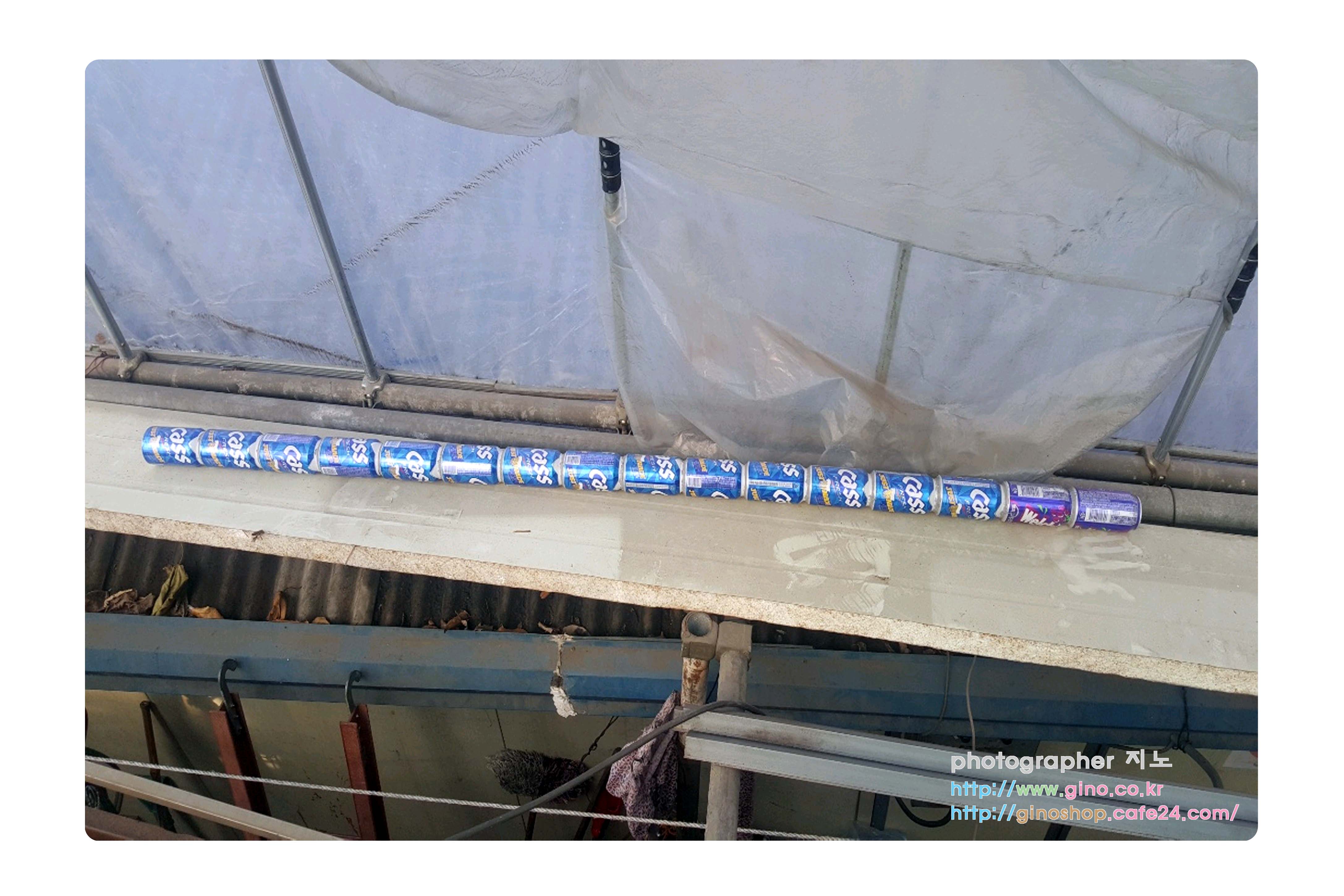

왜 그러냐하면 제가 앞전에 조금이라고 금전적인 부분은 줄이기 위해서  알루미늄 맥주캔이나 음료수 캔을 모아서 위에 구멍을 따고 밑에 구멍을 내어 실리콘으로 접착하여 만들어 보았는데, 재료 수급이 잘 안되어 만들다가만 것입니다. 만들면서  문제될 부분이 일반실리콘을 사용해서는 안되며, 열에 강한 검은색이나 보일러 연통에 바르는  빨강색으로 발라야 되는데 또 잘못 바르면 바람이 셀수도 있어 효율적 및 문제가 생길뿐만 아니라 작업 효율성 시간등을 따지고 보면 알루미늄 자바라로 만드는게 시간 및 작업성 부분에서 좋습니다.

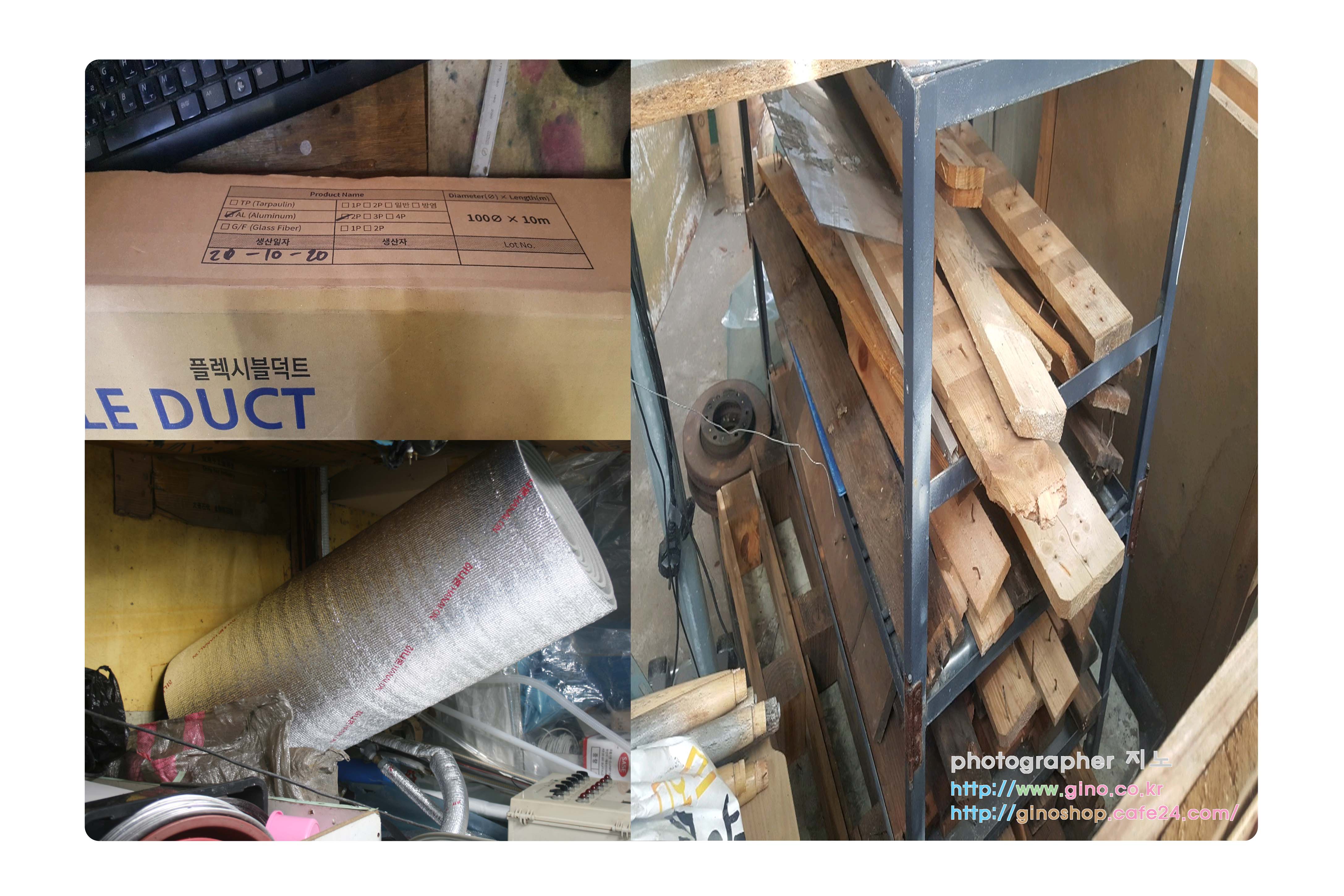

준비할 재료로는 플렉시블덕트 100파이*10m 짜리 1개를 구입을 하고 햇빛 온풍기의 프레임으로는 100파이보다 큰 나무를 저는 팔레이가 그정도 크기가 있어서 거기서 때어내어 프레임으로 활용을 하고 단열제는 양초 포장을 위해서 사다둔 쿠션 자제를 이용을 할려고 합니다. 작업에 돌입합니다.
